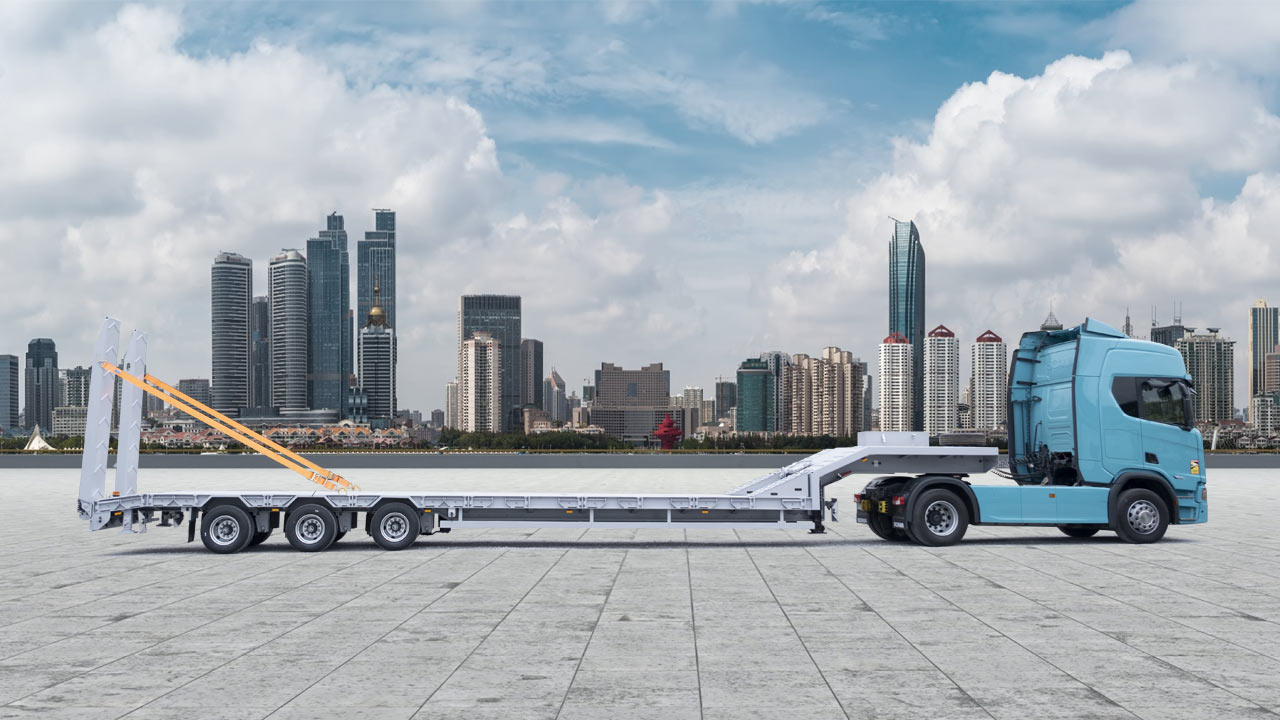

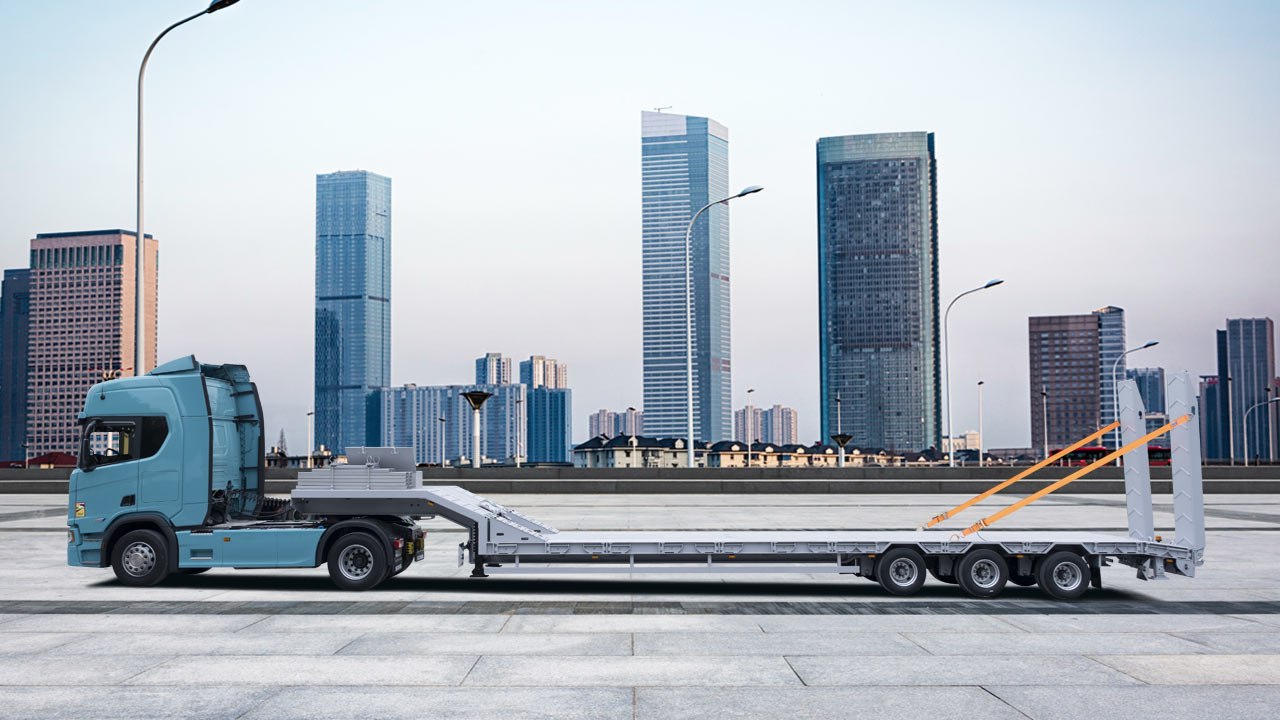

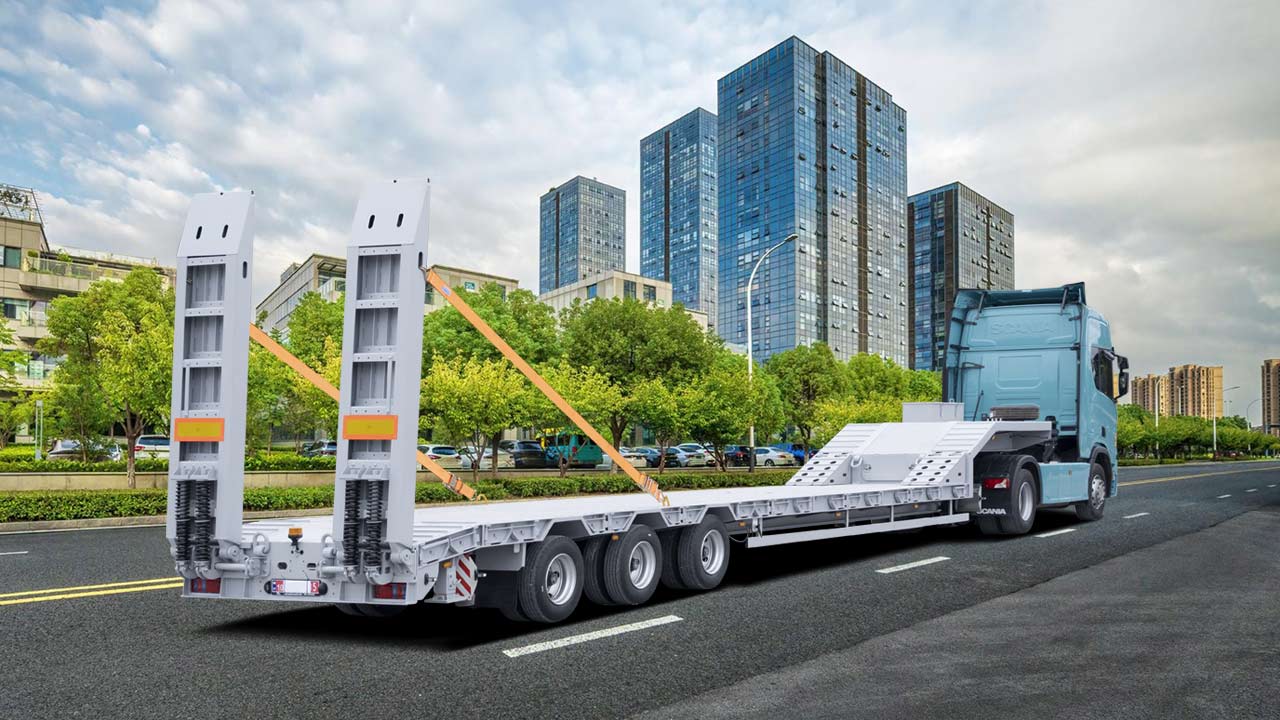

Beschreibung sattelanhänger PA-trailer 40-3
Der Sattelanhänger PA-trailer 40-3 ist für den effizienten und sicheren Transport von großvolumigen und schweren Lasten über lange Strecken konzipiert. Dank seiner hohen Tragfähigkeit von bis zu 40.000 kg und seiner Abmessungen eignet er sich ideal für den Transport verschiedenster Güter, darunter Baumaterialien, Stahlkonstruktionen, landwirtschaftliche Maschinen und andere große und schwere Lasten.
- Die Abmessungen der Plattform bieten eine komfortable und sichere Positionierung der Ladung. Der Rahmen des Anhängers ist äußerst biegesteif, was eine hohe Stabilität gegen Verformungen und Torsion auch bei hohen Belastungen gewährleistet. Die Verwendung von hochfestem Stahl der Sorten S355, A700 und S690 sorgt für Langlebigkeit und Zuverlässigkeit der Konstruktion.
- Der Plattformboden besteht aus 4 mm dickem Stahl und kann mit Holz- oder Gummielementen ergänzt werden, um die Dämpfung zu verbessern und die Ladung zu schützen. Hydraulische oder mechanische Rampen mit einem Auffahrwinkel von 8 bis 13 Grad erleichtern das Be- und Entladen von großen Gütern.
- Das Fahrwerk besteht aus Achsen mit einer Belastbarkeit von je 11 Tonnen, was eine stabile Fahrt und einen hohen Fahrkomfort beim Transport gewährleistet. Die Stützeinrichtung und der Königszapfen entsprechen internationalen Sicherheitsstandards und sorgen für eine zuverlässige Verbindung zwischen Anhänger und Zugfahrzeug.
Der Sattelanhänger PA-trailer 40-3 ist ein vielseitig einsetzbares Transportmittel für großvolumige und schwere Lasten, das für die Anforderungen verschiedenster Industrie- und Logistiksektoren konzipiert wurde.
Технічна інформація про sattelanhänger PA-trailer 40-3
|
Abmessungen:
|
● Plattformlänge: 8.000–11.000 mm
● Breite: 2.550 mm (mit Verbreiterungen bis zu 3.600 mm) ● Plattformhöhe: 920 mm |
| Eigengewicht: | ● 12.000 kg (in Basisausstattung) |
| Rahmen: | Der Rahmen besitzt eine hohe Biegesteifigkeit dank geschlossener Längsträger und starr angebrachter Querträger.
● Vorteile der Rahmen von PATRON AUTO: ● Verwendung von Stählen der Sorten S355, A700 und S690 ● Hohe Beständigkeit gegen Längs-, Quer- und Torsionsverformungen (bei minimalem Gewicht) ● Ergonomisches Design, das eine einfache und platzsparende Montage aller am Rahmen angebrachten Elemente ermöglicht
|
| Boden: | ● Plattformboden aus 4 mm dickem Stahl
● Ergänzt mit Holz- oder Gummiauflage |
| Rampen: | ● Hydraulische oder mechanische Rampen mit einem Auffahrwinkel von 8 bis 13 Grad |
| Fahrwerk: | ● Achslast: je 11 Tonnen
● Achsen mit Trommelbremsen ● Hersteller: BPW / SAF (Deutschland) oder Osman Koç (Türkei) ● Typ: Luftfederung oder Blattfederung |
| Königszapfen: | ● Eine Aufliegerplatte mit einem 3,5-Zoll-Königszapfen ist an der Vorderseite des Rahmens installiert
● Entspricht den Anforderungen der UN ECE-Norm Nr. 55-01 |
| Höhe des Zugmauls: | ● 1.150–1.865 mm ±50 mm |
| Stützeinrichtung: | ● Für das Abstellen des abgekuppelten Anhängers sowie für die Höheneinstellung beim An- und Abkuppeln an das Zugfahrzeug
● Hersteller: HAACON, BPW oder JOST (Deutschland) |
| Bremssystem: | ● Zweileitungs-Bremssystem, das eine elektropneumatische Steuerung der Bremsen des Anhängers oder Sattelanhängers ermöglicht und mit Funktionen zur elektronischen Lastregelung und Antiblockiersystem ausgestattet ist
● Hersteller: KNORR-BREMSE oder WABCO (Deutschland) ● Entspricht den Anforderungen der UN ECE-Norm R 13-10 |
| Elektrische Anlage: | ● 24V-Elektrik
● Hersteller: ERMAX (Dänemark) oder ASPÖK (Österreich) ● Entspricht den Anforderungen der UN ECE-Norm Nr. 48-0 |
| Oberflächenvorbereitung vor dem Lackieren: | ● Alle Metallflächen des Sattelanhängers werden vor dem Lackieren sandgestrahlt oder kugelgestrahlt
● Entspricht den Anforderungen der Norm DSTU ISO 12944-4 |
| Lackierung: | ● Zwei Schichten Grundierung und zwei Schichten kratzfeste Farbe werden auf die vorbereitete Oberfläche aufgetragen. Alle verwendeten Materialien stammen von europäischen Herstellern und sind von hoher Qualität
● Entspricht den Anforderungen der Norm ISO 12944-5:2020 |
| Reifen: | ● Reifengröße: R17.5, R19.5 oder R22.5
● Anzahl der Reserveräder: 1 ● Hersteller gemäß Kundenanforderungen ● Entspricht den Anforderungen der UN ECE-Norm Nr. 54-00 |
