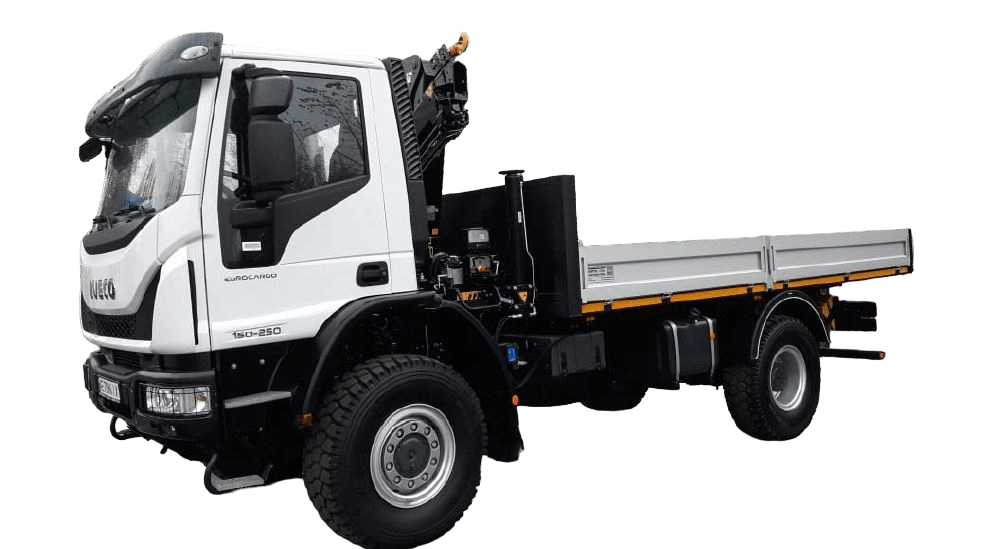

HIAB X-CL 8

Beschreibung hIAB X-CL 8

1. Technische Daten des HIAB X-CL 8 Kranmanipulators:

1.1. Kranmanipulatorbasis:
• Platzierung des Kranmanipulators hinter der Fahrzeugkabine oder am hinteren Überhang;
• Montageträger – Drei-Stützen-Brücke.
1.2. Stabilisierungssystem:
• Mechanischer Stützfuß mit manuellem Ausfahren auf 4700 mm (2350+2350 mm);
• Hydraulische Stützen mit Ausfahrbereich von 680–1340 mm und manuellem Kippmechanismus
um 180° in Transportstellung;
• Satz mit 2 Leichtbauplatten für hydraulische Stützen (400 x 400 x 50 mm).
1.3. Ausleger:
• Universalausleger mit Sechskantprofil;
• 2 Teleskopabschnitte mit maximaler hydraulischer Ausfahrlänge von 7,5 m;
• Standardhaken mit Werksprüfzertifikat.
1.4. Hydrauliksystem und Funktionen:
• Überlastschutzsystem „OLP“, das den Betrieb im Falle einer Überlastung blockiert;
• Hydraulische Verriegelungen des 1. und 2. Auslegerzylinders gewährleisten die Lasthaltung bei Beschädigung der Hydraulikleitungen.
• Ein 40-Liter-Hydrauliktank mit Rücklauffilter und Entlüftung ist im Boden des Kranmanipulators montiert.
1.5. Steuerung:
• Die Steuerung des Kranmanipulators erfolgt über Hebel an beiden Seiten der Säule, die dank Querstangen die gleiche Funktionsfolge haben.
1.6. Zusatzausstattung:
• Montagesatz;
• Bedienungsanleitung;
• Sunfab SAP Hydraulikpumpe mit festem Durchfluss;
• Farbe: Schwarz;
• Korrosionsschutzbeschichtung
